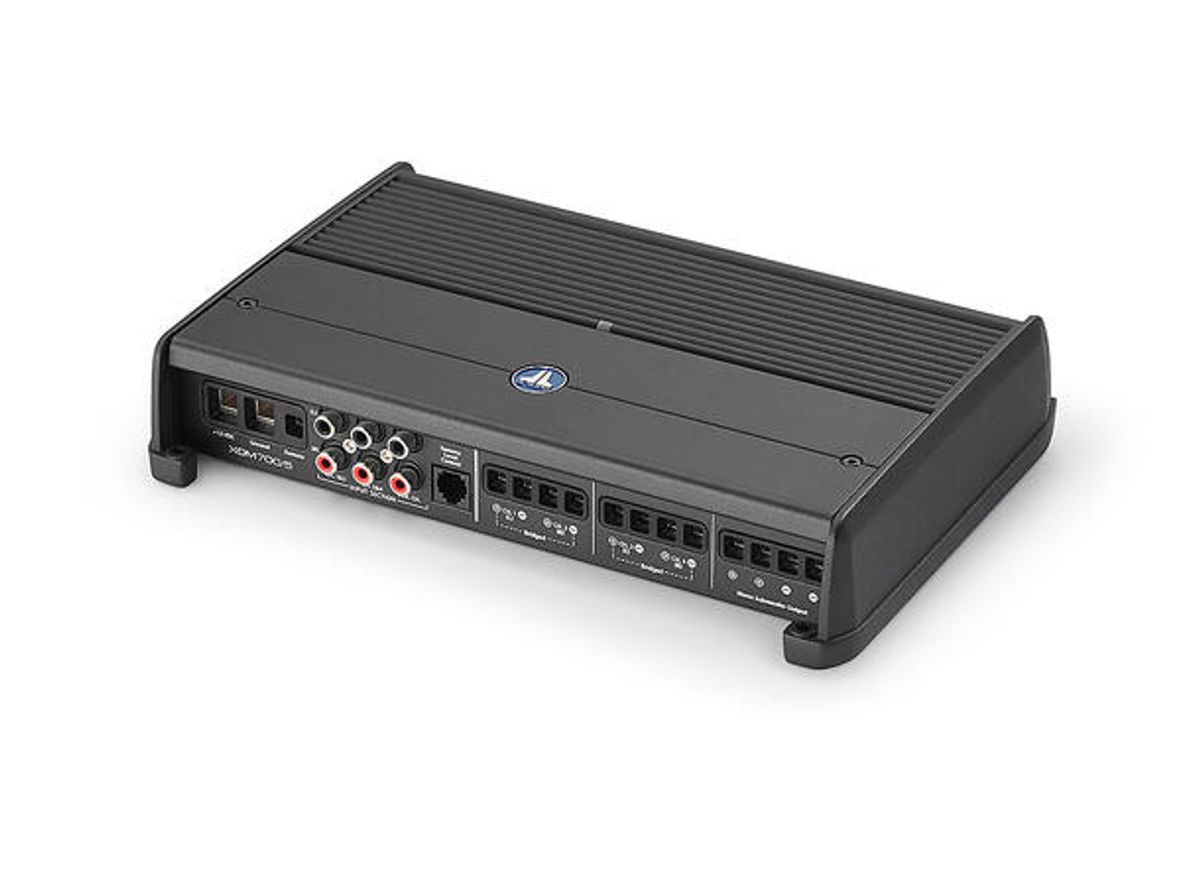

JL Audio XDM700/5 - 5-kanals klasse D system forsterker til båt/bil

100W x 4 + 300W x 1  @ 2 ohm - 14,4V


JL Audio XDM700/5 er en veldig allsidig forsterker med 5 kanaler. Forsterker er i stand til å levere hele 4x 100 watt  + en kanal med 300W ved 2ohm (14,4V, 1% THD). Teknologien bak som gjør det mulig å oppnå denne kraften fra forsterkerens kompakte chassis, er JL Audio sin avanserte «NexD™ Switching Technology». Teknologien gjør det mulig å benytte klasse-D i full båndbredde med ekstremt lav forvrengning og bemerkelsesverdig effektivitet.

Designet for å spille i både bil og båt.

XDM700/5 har marine grad kretskort og passer derfor like bra i bil og båtinstallasjoner. Forsterkeren kan enkelt konfigureres med en avansert inngangsvelger og har automatisk innkoblingsevner (via signalføling eller DC-offset-føling) innebygd som for enkel fabrikkoppgradering.

XDM700/5 har et 12 dB / oktav delefilter på kanal 1+2 og et 12dB / oktav høy- bandpass filter på 3+4, samt lavpass filter for basskanalen. Filteret er variabelt fra 50-500 Hz. Alle tre filtrene har variabelt frekvensvalg fra 50-500 Hz. Forsterkerens filtre kan også konfigureres som en ekte 3-veis delefilter, med et lavpassfilter for subwooferkanalen, et båndpassfilter på kanal. 3 og 4, og et høypassfilter på kanal 1 & 2. En "x10" multiplikatorbryter på høypassfiltert til kanal 1 og 2  gjør at delefrekvensen kan flyttes fra 50-500 Hz til 500-5000 Hz. Med tillegg av en valgfri HD-RLC eller MHD-RLC (vannavstøtende) fjernkontroll for nivåkontroll (hver selges separat), har du muligheten til å justere nivået på alle forsterkerkanaler eller bare subwooferkanalen direkte fra førersetet

Forsterkeren har et elegant, svart pulverlakkert chassis. Alle kontrollere ligger beskyttet under et pakningsforsynt, avtagbart toppdeksel for enkel tilgang.

Spesifikasjoner

Nominell kontinuerlig (RMS) effekt @ 14,4 V
@ 4 ohm 75 W RMS x 4
@ 2 ohm 100 W RMS x 4
Brokoblet @ 4ohm 200 W RMS x 2

Subwoofer kanal @ 4ohm 180W
Subwoofer kanal @ 3ohm 240W
Subwoofer kanal @ 2ohm 300W

Nominell kontinuerlig (RMS) effekt @ 12,5 V
@ 4 ohm 60 W RMS x 4
@ 2 ohm 90 W RMS x 4
Brokoblet @ 4ohm 180 W RMS x 2

Subwoofer kanal @ 4ohm 180W
Subwoofer kanal @ 3ohm 240W
Subwoofer kanal @ 2ohm 300W

Generelle Spesifikasjoner

Frekvensrespons 12 Hz - 22 kHz (+0, -1dB)
Frekvensrespons subwoofer kanal 10Hz - 1kHz (+0,-1dB)
S/N-forhold, referert til høyest merkeeffekt >104 dB under merkeeffekt (A-veid, 20 Hz - 20 kHz støybåndbredde)
S/N-forhold, referert til 1 W >84 dB (A-vektet, 20 Hz - 20 kHz støybåndbredde)
Dempingsfaktor @ 4 ohm >150 / 50 Hz
Dempingsfaktor @ 2 ohm >75 / 50 Hz
THD+N @ merkeeffekt  hovedkanaler <1 % @ 2 ohm per kanal.
THD+N @ merkeeffekt  subwooferkanal <1 % @ 2 ohm per kanal.
Inngangsspenningsområde @ RCA-innganger 200 mV - 4 V RMS
Min. kobber strøm / jordledningsmål: 4 AWG
Sikringsklasse 60 A (AFS, AGU eller MaxiFuse™)

Signal Prosessering

Filtermodus(er) kanal 1 + 2 (front) Kun høypass
Filterkurve(er) kanal 1 + 2 (front) 12 dB/oktav
Filterfrekvensområde kanal 1 + 2 (front) 50 Hz - 5 kHz
Filtermodus(er) kanal 3 + 4 (rear) Høypass eller bandpass
Filterkurve(er) kanal 3 + 4 (rear): 12 dB/oktav
Filterfrekvensområde kanal 3 + 4 (rear): 50 Hz - 500 Hz
Filtermodus basskanal: Kun lavpass
Filterkurve basskanal: 12 dB/oktav
Filterfrekvensområde basskanal: 50Hz - 500Hz


Fastlåst, kalibrert filterfrekv. Potensiometre: Ja
Filter Defeat-funksjon: Ja
Fjernkontroll / Nivåkontroll: Valgfri HD-RLC eller MHD-RLC (vannbestandig)
Fjernnivåmodus: Sub eller alle kanaler
Kanalinngangsmodusbryter Ja (2/4/6 kanal)
Pass-Through Preamp Output: NEI
Kildekanalvalg for PreOuts N/A

Fysiske spesifikasjoner

Høyde (H) 52 mm
Bredde (B) 260 mm
Dybde (D) 180 mm
